Leyendas de Tabla y Figura

Se puede agregar títulos a las imágenes y tablas para ayudar a informar a los lectores del documento. Utilizar los títulos para mantener el control de los cambios de imágenes y tablas enumerándolas, así como proporcionando una breve descripción.

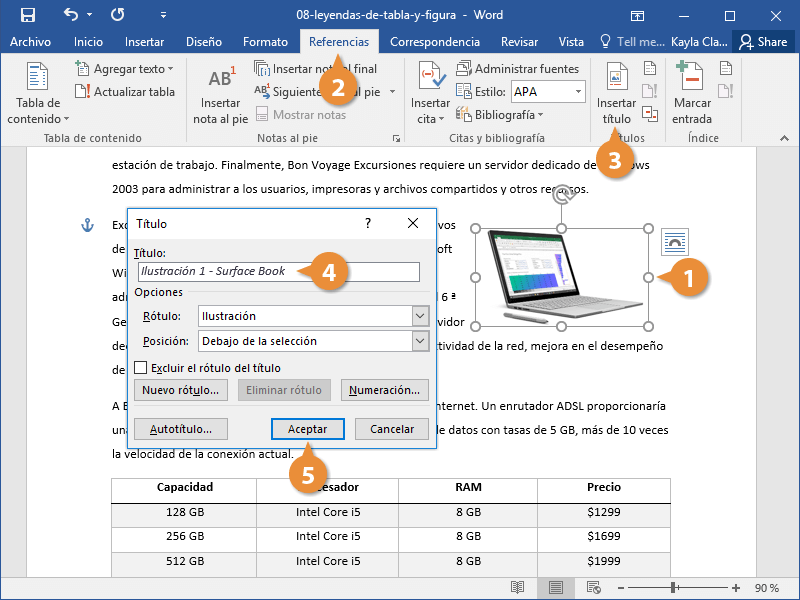

Agregar un Título de Ilustración

1. Seleccionar una imagen.
2. Hacer clic en la pestaña Referencias.
3. Hacer clic en el botón Insertar título.

   Se abre el cuadro de diálogo Título. El título predeterminado es “Ilustración”, seguido de un número automático. También es posible darle al título un nombre descriptivo.

   Hacer clic derecho en una imagen y seleccionar Insertar título.

4. Introducir un título para la ilustración.

   También se puede ajustar la posición del rótulo haciendo clic en la flecha de la lista Posición y seleccionando otra opción. Por defecto, los títulos aparecerán debajo de las ilustraciones.

5. Hacer clic en Aceptar.


Se agrega un título debajo de la imagen.

Los títulos agregados de esta forma se enumerarán automáticamente, en orden, desde el inicio del documento. Si se agrega un nuevo título a una figura anterior, cada título después se vuelve a enumerar automáticamente.

Dado que los números de título pueden cambiar, hay que crear referencias a los títulos en el documento haciendo clic en el botón Referencia cruzada en la pestaña Referencias y seleccionando el título. De esta forma, la referencia en el texto cambiará automáticamente cuando el número de título lo haga.

Agregar un Título de Tabla

Se puede agregar un título a una tabla de la misma forma en la que se puede agregar un título a una ilustración. Si se tienen múltiples tipos de títulos en un documento, es posible que se desee personalizar el estilo de numeración para que no luzcan todos iguales.

1. Seleccionar una tabla.
2. Hacer clic en el botón Insertar título.
3. Hacer clic en la flecha de la lista Rótulo.
4. Seleccionar Tabla.

   El título cambia a Tabla. Esto también reinicia la numeración para incluir solo los títulos de tabla y también cambia la posición del título.


5. Hacer clic en el botón Numeración.
6. Hacer clic en la flecha de la lista Formato y seleccionar un nuevo formato de numeración.

   Se pueden ordenar títulos con números, letras o números romanos.

7. Hacer clic en Aceptar.

   Se aplica el formato de numeración.


8. Introducir un título para la tabla.
9. Hacer clic en Aceptar.


El título de la tabla se agrega arriba de la misma y utilizará el formato de numeración especificado.

Agregar una Tabla de Ilustraciones

Una vez que se tienen algunas ilustraciones en el documento, se puede crear una tabla de ilustraciones, enlistando cada ilustración y la página en la que se encuentra.

1. Hacer clic en el documento en donde se desea que aparezca la tabla de ilustraciones.
2. Hacer clic en el botón Insertar Tabla de ilustraciones en la pestaña Referencias.
3. Hacer clic en la flecha de la lista Rótulo de título.

   Se puede crear una lista de títulos para ecuaciones, ilustraciones o tablas.

4. Seleccionar un tipo de título.
5. (Opcional) Personalizar la tabla de ilustraciones.

   Se pueden ocultar o mostrar números de página, cambiar cómo se alinean los números de página y cambiar el carácter de relleno entre los rótulos de título y el número de página.

6. Hacer clic en Aceptar.


Se inserta la tabla de ilustraciones y enlista todas las ilustraciones en el documento.
